光測量技術在無損檢測中的應用

光學測量無損檢測標準和法規：

測量設備技術要求

? EN ISO 3059-GB/T 5097

無損檢測 滲透檢測和磁粉檢測 觀察條件

? Non-destructive testing - Penetrant testing and Magnetic particle testing - Viewing conditions

? ASTM 2297

用于液體滲透和磁粉檢測的UV-A與可見光光源及測量?jī)x表使用指南/Standard Guide for Use of UV-A and Visible Light Sources and  Meters used in the Liquid Penetrant and Magnetic Particle Methods

測量設備的特性

? ISO/CIE 19476

照度計和亮度計性能表征/Characterization of the performance of illuminance meters and  luminance meters

? EN 13032

光和照明 燈和燈具光度數據的測量和表達/Light and lighting - Measurement and presentation of  photometric data from lamps and luminaires

? CIE 220

紫外輻射計的表征和校準方法/Characterization and calibration methods of UV radiometers

紫外等技術要求

? ASTM 3022

熒光滲透和磁粉檢測用LED UV-A燈發射特性的測量方法的要求標準/Standard Practice for Measurement of Emission Characteristics and  Requirements for LED UV-A Lamps Used in Fluorescent Penetrant and Magnetic Particle Testing

? RRES 900061

Rolls-Royce Engineering Specification - Requirements for the control of Ultra - Violet sources utilizing Light Emitting Diodes (LED's)  for Non Destructive Testing methods

? AITM 6-1001

Airbus Test Method for Inspection Processes, Penetrant Inspection

光學測量無損檢測應用范圍

無損檢測(NDT)采用滲透檢測(PT)和磁粉檢測(MT)方法，用于各行業識別材料缺陷或損傷，如裂紋、孔隙或焊縫缺 陷。以下列出了一些應用領域

? 機械工程

機器和部件在制造過程中檢查材料缺陷以確保機器的性能和安全。

? 石油、天然氣和化工行業

檢查管道、儲罐和其他設備是否有腐蝕、裂縫或其他損壞，以防止泄漏或故障。

? 建筑業

鋼結構、橋梁、建筑物和其他結構都要進行檢查，以確保結構的完整性和安全性。

? 發電行業

在發電廠，特別是在核電站，某些部件如蒸汽發生器，渦輪機和管道檢查材料缺陷，以確保安全運行。

? 航空工業

為了確保飛行安全，飛機部件如機翼、發動機和起落架要檢查是否有裂縫或其他損壞。

? 軌道交通

對軌道、軌道車輛和其他部件進行材料缺陷檢查，以避免事故或故障。

光學測量無損檢測用戶

在大多數公司，無損檢測(NDT)是由具有必要的技術資格和設備的專門部門或團隊進行的。具體名稱可能因公司而異。建議與 具體公司核實無損檢測的確切名稱和職責。另外，也可以使用外部服務提供商。

內部

? 質保部

? 檢測實驗室

? 檢驗部

? 無損檢測部

? 產品研發部

外部

? 無損檢測服務提供商

無損檢測測量設備的要求 - DIN EN ISO 3059

為了保證檢測質量和可靠性，必須對無損檢測系統的性能進行定期檢查。這一檢查包括UV- A輻照度和照度。

照度

? V(λ) 符合IEC 60050-845規定

? UV-A 輻照度不能影響測量

輻照度

? UV-A 紫外輻射源最大強度值在 365 + 5 nm處

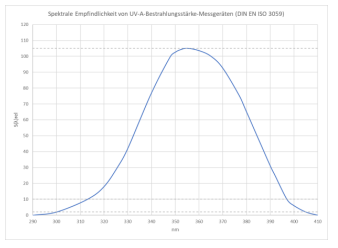

? 紫外輻照計靈敏度相應特性

S( λ) rel < 105 % @ 355 nm < λ ( max. S( λ) rel ) < 375 n

任何波長的相對光譜相應不超過105%，峰值出現在

355nm-375nm間

S( λ) rel @ 313 nm < 10 %

313nm波長處的相對光譜響應值應低于10%

S( λ) rel @ 405 nm < 2 %

405nm波長處的相對光譜響應值應低于2%

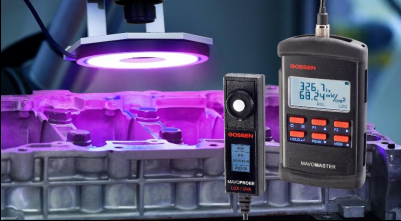

解決方案: MAVOLUX LUX / UVA – KIT (M538G)

光學測量無損檢測 照度和輻照度的要求 - DIN EN ISO 3059

光學測量技術通用要求：

? 測量必須在測試條件下進行

? 光源必須處于穩定狀態- 對于高壓水銀燈應至少開啟10分鐘后測量

? 檢測表面應均勻照射

? 在檢測人員視場內不應出現閃爍光、其它可見光源或紫外輻射源

? 滲透檢測時，檢測人員應避免高能量和長時間的紫外輻射

光學測量無損檢測測量設備的校準要求 - DIN EN ISO 3059

T輻照度計和照度計在 DIN EN ISO 3059 標準中有明確要求

? 校準周期參考儀器生產廠家，但不應超過12個月

? 校準可溯源到國家基準的標準

? l紫外輻射照度計應在365nm窄帶波長譜線上校準

? 當傳感器和讀數裝置可分離時，應對整個系統（包括傳感器和讀數單元）進行校準

? 校準結果應形成校準證書
